光纖耦合式皮秒脈沖激光器

簡介：

光纖耦合皮秒脈沖激光器專為熒光壽命成像和光譜測量而設計，這些激光器可提供以下波長：405、445、488、520、635和850 nm，在不同波長下可以提供低至50ps的短光脈沖，峰值功率高達150mW。激光器作為獨立模塊，無需計算機連接即可完全操作，可以在不同環境中輕松使用。

聯系我們在線留言在線客服

產品簡介產品特點技術參數相關產品

產品簡介

產品特點

關鍵規格

? 激光二極管增益開關技術

? 可用波長：405、445、488、520、635和850 nm

? 體積小（135×110×50 mm）

? 輕巧（510 g）

? 獨立模塊，無需計算機連接

? FC/PC光纖耦合激光二極管

? B2C，B2B個性化設計

產品詳細介紹：

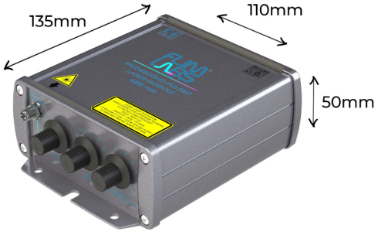

① 緊湊性

激光器模塊尺寸僅為135×110×50 mm，能夠提供皮秒級長脈沖，它們在緊湊性和性能之間取得了良好的平衡。

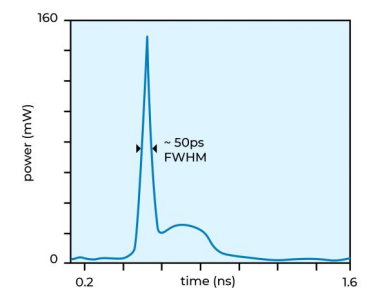

② 激光功率和脈沖持續時間

脈沖持續時間（FWHM）根據激光波長稍有不同，可以低至50ps。當以最大重復頻率（80MHz）工作時，脈沖峰值功率約為150mW，產生的平均連續波功率為1.5mW。

③ 激光光束質量

當與單模光纖跳線P1-405B-FC-1和準直器PAF2A-2A耦合時，我們的激光器模塊具備以下光束質量參數：

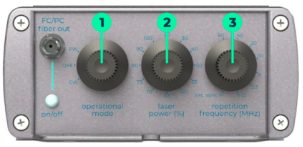

④ 數字旋鈕用戶界面

為了實現快速和直觀的使用，我們將激光器設計為獨立模塊，無需計算機接口。激光器只配備了3個數字旋鈕，用于：(1)控制工作模式，可以是脈沖或連續波模式，(2)調節激光功率，(3)設置重復頻率以及觸發模式，可以是內部或外部觸發。

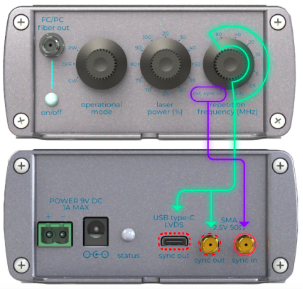

⑤ 激光觸發

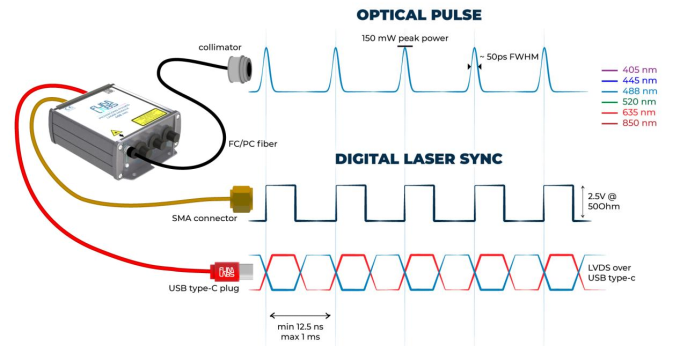

激光器模塊提供內部激光觸發功能，其觸發頻率從80MHz到1.25MHz。激光同步輸出通過USB Type-C連接器（FLIM LABS專有接口）以LVTTL @ 50Ω信號或者LVDS信號輸出。

此外，該激光器模塊也可以使用專用旋鈕功能與SMA連接器端口上的同步輸入進行外部激光觸發。外部同步信號必須采用LVTTL @ 50Ω信號，并且可低至1KHz驅動。

⑥ 接口和連接類型

激光模塊具有SMA同軸連接器，用于LVTTL 50Ω同步輸入和同步輸出接口。同步輸出的SMA接口與一個無方向性的USB Type-C端口并行工作，通過專有的FLIM LABS LVDS協議與FLIM數據采集卡進行通信。

⑦ 電源供應

目前有兩種電源供應選項可供選擇，用戶可通過2.1/5.5 mm同軸連接器使用壁掛式直流電源轉換器或跳線電纜（建議電壓為直流9V，最大電流不超過1A）來為激光模塊提供電源，實現電源的靈活供應。

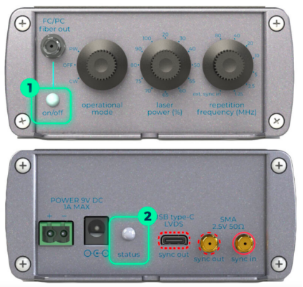

⑧ LED燈

兩個LED燈始終提供實時反饋，以指示激光模塊的正確運行。一個位于前面板，用于顯示激光是否處于活動狀態（1），另一個位于后面板，用于確保模塊能夠發揮最佳性能（2）。

⑨ B2C，B2B個性化設計

我們可以根據您的需求輕松調整激光模塊的規格。

產品包含以下物品：

? 壁掛式直流轉換器

? SMA同軸電纜

? USB Type-C LVDS信號電纜

? FC/PC多模或單模光纖跳線

技術參數

主要技術規格

? 光譜寬度：±10nm

? 脈沖持續時間最低為50ps（FWHM）

? 脈沖重復頻率從1kHz到80MHz

? 脈沖峰值功率為150mW

? 80MHz時的平均連續波功率為1.5mW

? 單模光纖耦合模塊（FC/PC類型）

? 可提供外部和內部數字同步觸發（LVTTL 2.5V @ 50Ω和LVDS接口）

技術原理	激光二極管增益開關
操作模式	CW or PW
波長	405、445、488、520、635、850 nm
光譜寬度	±10nm
脈沖峰值功率	150mW
半峰全寬	最少可達到50ps（取決于激光波長）
在脈沖工作時的平均連續波功率	80MHz重復頻率下為1.5mW
連續波功率	7mW
重復頻率	內部觸發：80、40、20、10、5、2.5、1.25 MHz 外部觸發：從1KHz到80MHz
光纖耦合	單模4μm的纖芯
光纖連接器	FC type
激光同步輸出	通過SMA連接器傳輸LVTTL 4V @ 50Ω信號通過USB Type-C 接口（FLIM LABS 專有接口）傳輸LVDS信號
激光同步輸入	通過SMA連接器傳輸LVTTL 4V @ 50Ω信號
電源供應	9V直流電，最大電流為1A（通過2.1/5.5 mm同軸連接器或跳線電纜供電）
尺寸	135×110×50 mm
重量	510g
