低溫濾波器（MFT）

簡介：

低溫濾波器（MFT）將高效的電子熱化與超強的微波衰減結合在一起，使其具有高衰減、低截止頻率、強熱化的特點，可用于毫開爾文和亞毫開爾文實驗。

聯系我們在線留言在線客服

產品特點 產品參數 應用領域功能圖解相關下載相關產品

產品特點

主要特點

? 一個緊湊的非磁性箱內有25條濾波線

? 在10mK處易于安裝

? 指數級強衰減，無諧振

? 在約100MHz以上有超過100dB的強衰減

? 強熱化（濾波導線嵌入銀環氧中）

? 適用于高電流應用的超低電阻：25mΩ @ 4K

? 超低電容，減少電流測量中的噪音：2.5nF

? 接地電阻> 1TΩ，泄漏電流可忽略不計

? 新功能：二極RCRC級聯可選，3dB截止頻率可降至kHz，可集成


產品參數

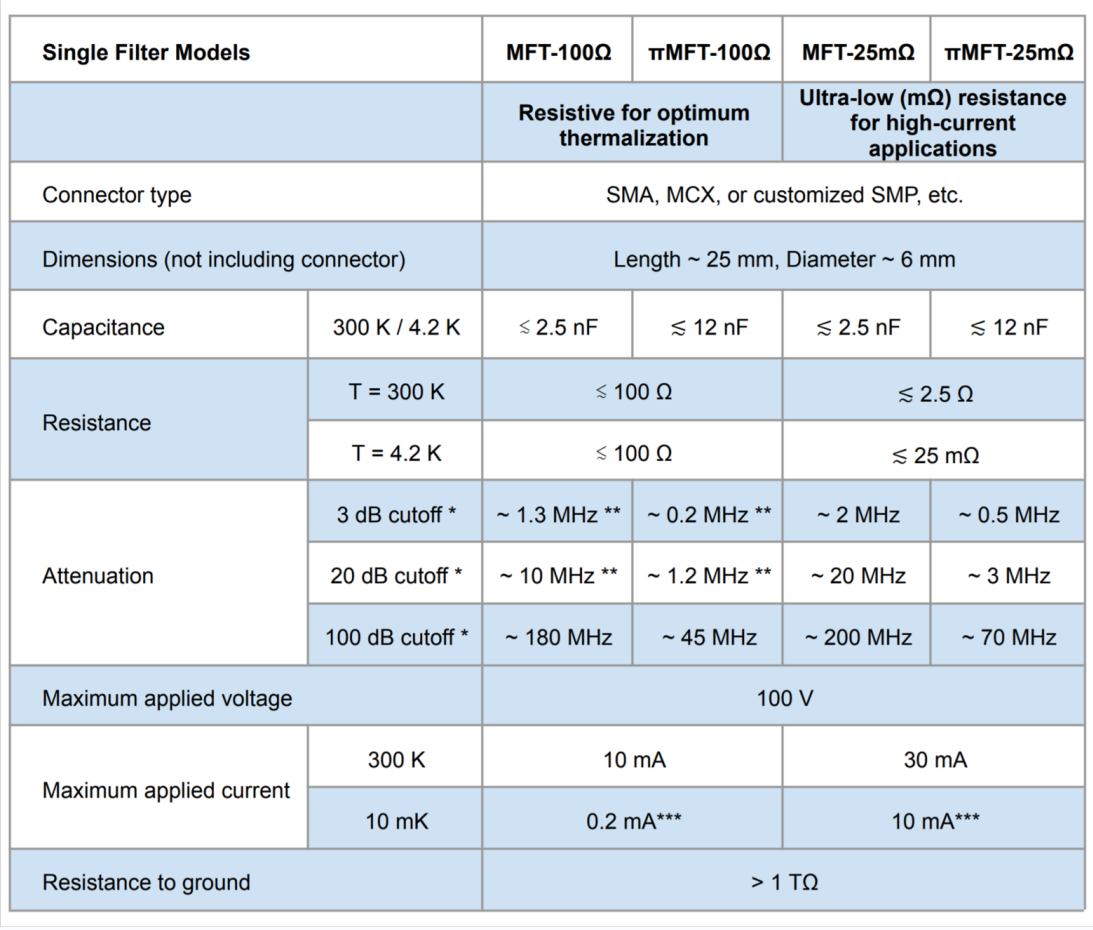

（一）單階MFT濾波器規格

表格顯示了典型規格：* 截止頻率的變化可達到±20％；** 從具有1MΩ輸入阻抗的測量中提取；所有其他截止頻率是從具有50Ω輸入阻抗的測量中提取的；*** 在10mK時的最大電流，用于使功耗低于10μW。

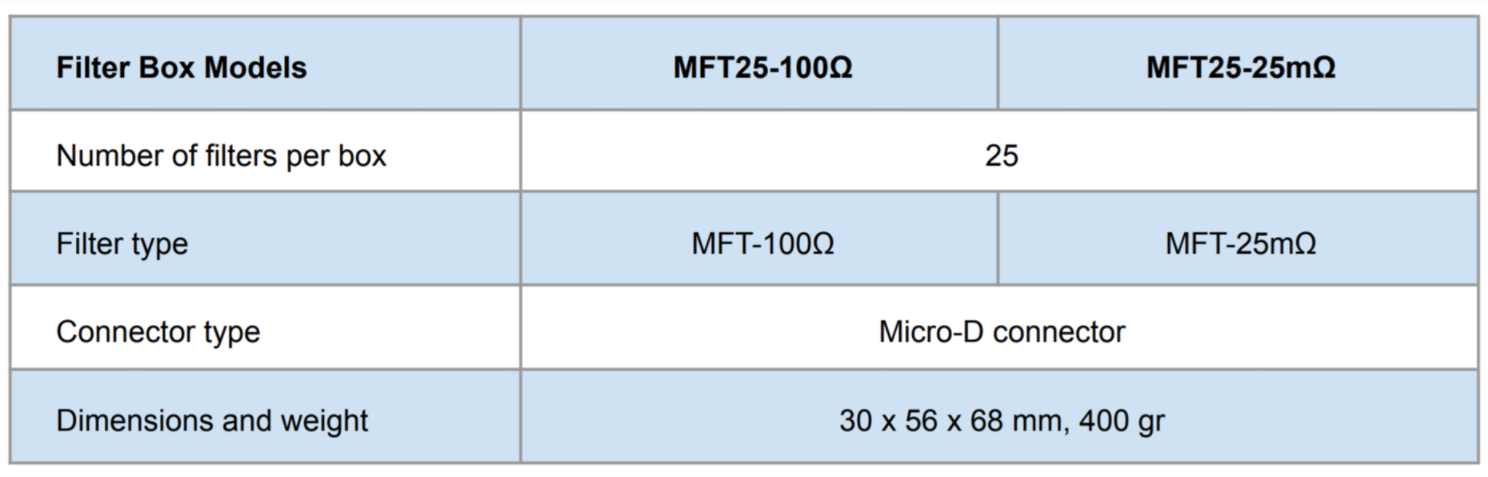

（二）緊湊型濾波箱規格

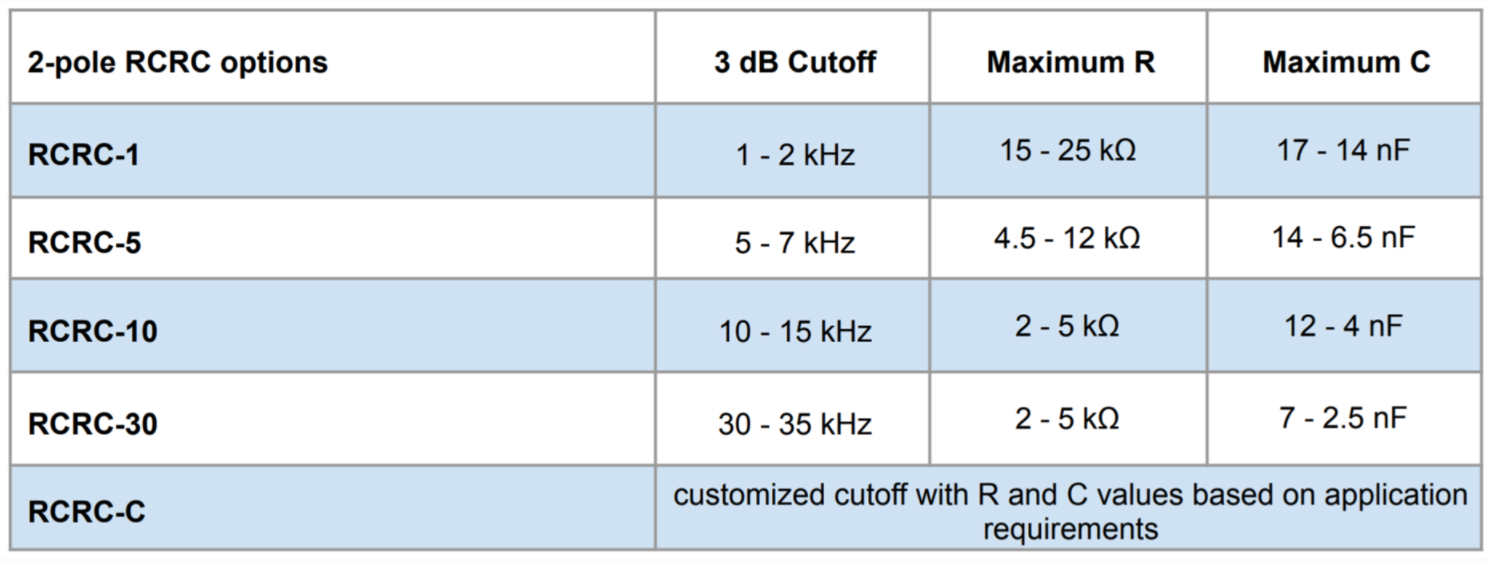

（三）二階濾波器規格

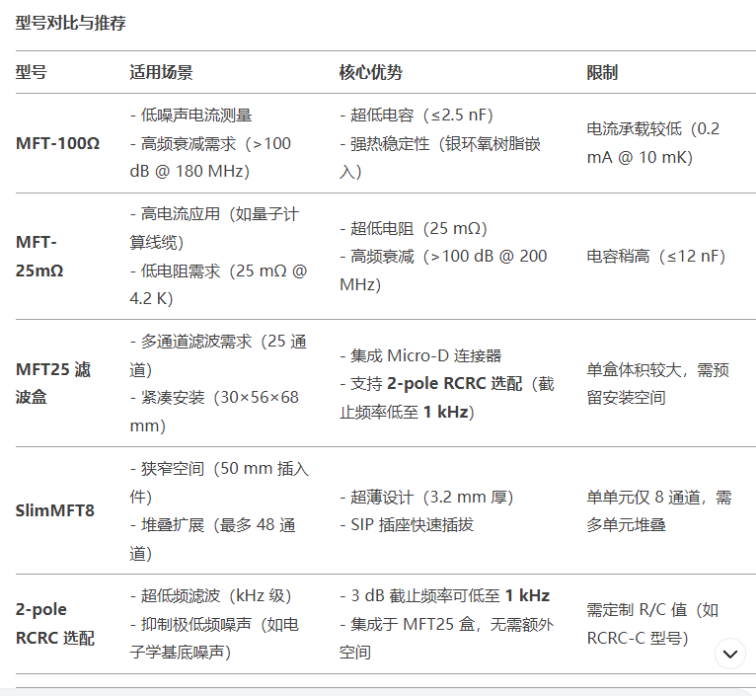

選型指南

應用領域

? 低溫物理學研究

? 超導電子學

? 量子計算和量子信息處理

? 射頻通信、雷達系統

功能圖解

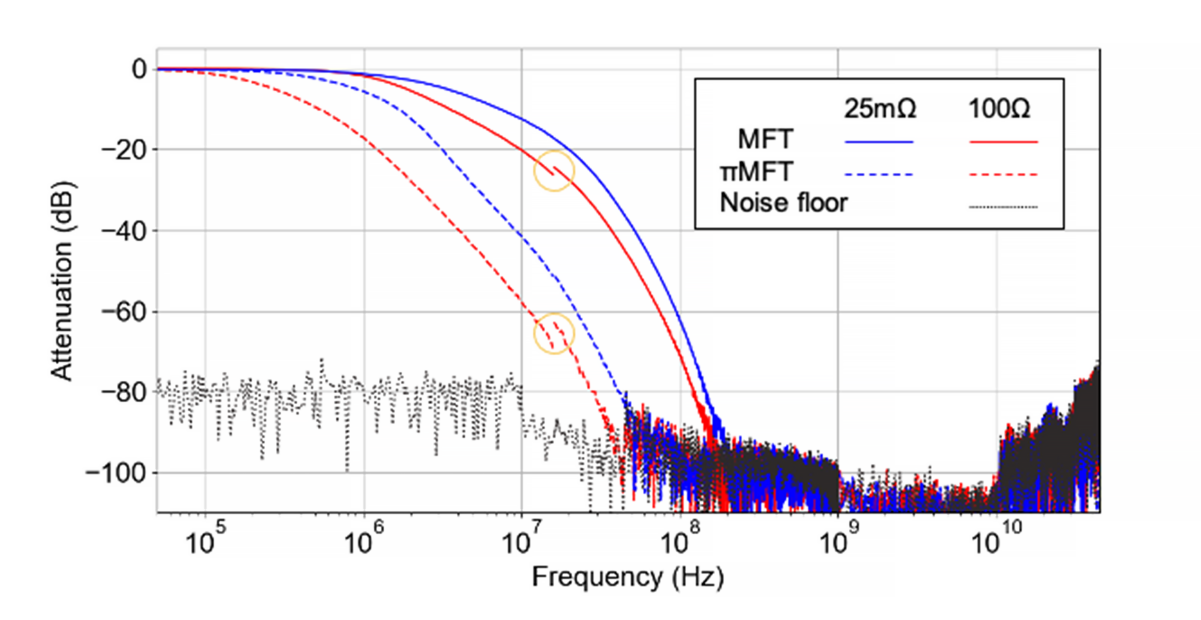

（一）單階MFT濾波器的典型衰減特性


圖表顯示了單階MFT濾波器的典型衰減特性。使用了帶有50Ω輸入的矢量網絡分析儀。對于100Ω濾波器（紅色曲線），在20MHz以下使用了具有1 MΩ輸入阻抗的頻譜分析儀。聲明：測量結果取決于整個設置和負載阻抗（實部和虛部），觀察到的跳躍（黃色圓圈）是由于將輸入阻抗從1 MΩ切換到50Ω引起的。

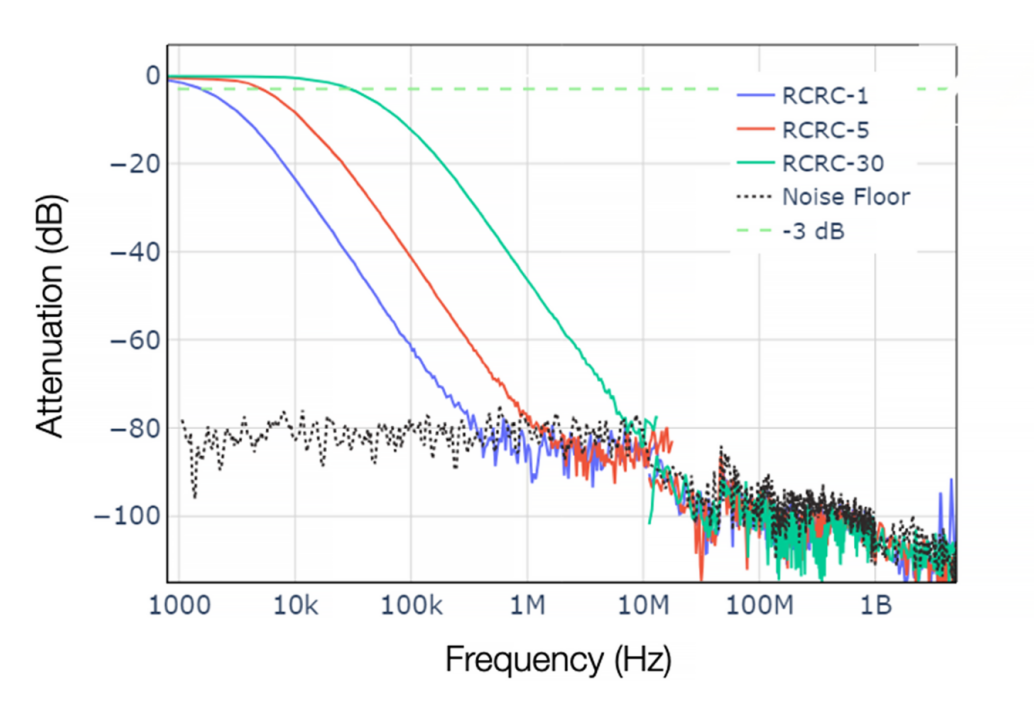

（二）二階濾波器的典型衰減特性


圖表顯示了單階MFT濾波器與RCRC-1、RCRC-5和RCRC-30級聯的典型衰減特性。測量時使用了具有1 MΩ輸入阻抗的頻譜分析儀。

相關下載

低溫濾波器（MFT）-英文彩頁
低溫濾波器（MFT）-中文彩頁
